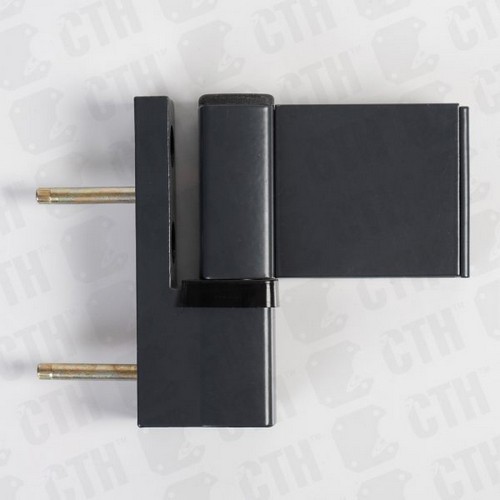

Установка дверных петель СТН-1350

Петли СТН-1350 предназначены для установки на двери, изготовленных из узких ПВХ (пластиковых) профилей. Грузоподъемность данных петель не более 70 кг.

Технические данные:

• Диапазон регулирования перемещения двери в горизонтальном направлении ±5 мм;
• Диапазон регулирования перемещения двери в вертикальном направлении +5 мм;
• Диапазон регулирования прижима двери ±2,5 мм;
• Климатическое исполнение изделия УХП 1 по ГОСТ 15150.

Комплектность дверной петли СТН-1350 (см. рис.1):

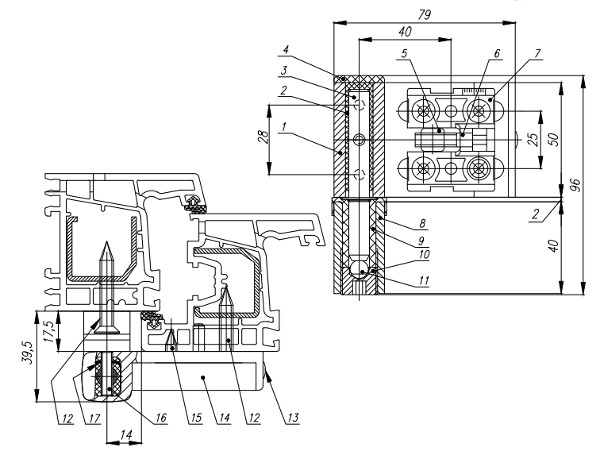

Рис.1 Конструкция петли СТН-1350

1. Определить количество петель и вариант их установки в зависимости от условий эксплуатации двери;

• Важным фактором в определении требуемого типа петель и их количества является правильное определение веса двери. Когда  ведется подсчет, необходимо  включить в расчетный вес, помимо веса самой створки и стеклопакета, также вес комплектующих (замков, ручек и т.д.).
• В тоже время расчетный вес двери должен быть соотнесен и с другими факторами, при этом должны быть сделаны необходимые поправки (см. табл.1).

Таблица 1.

Примечание: Установка дополнительных петель необходима для более равномерного прижима двери, а также для увеличения износостойкости петель и не дает увеличения разрешенного веса двери.

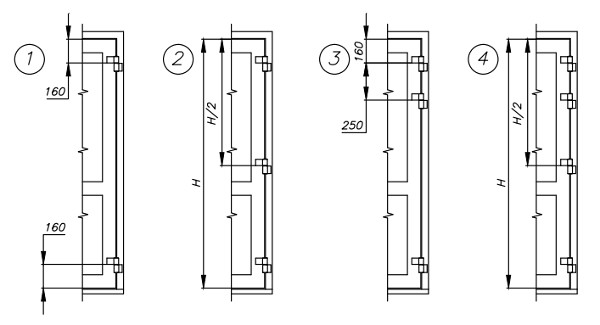

Определив расчетный вес двери и размеры створки, с помощью таблицы 2 выбрать вариант установки и количество петель.

Таблица 2.

2. Подобрать петлю по типу открывания двери (левое или правое); При необходимости петли перебрать. Для этого:

• Открутить винт 16 (рис.1), снять с полупетли 1 заглушку 4, вынуть ось 3 с эксцентриковой втулкой 2 и регулировочной пластиной 17 и установить в отверстие полупетли 1 с обратной стороны, установить заглушку 4 и закрутить винт 16;
• По кондуктору СТН-0962 в стойках двери и проема выполнить отверстия сверлом Ø5мм, четыре отверстия в раме,
  четыре отверстия в створке, соблюдая тип открывания (правое или левое) согласно рис.2;

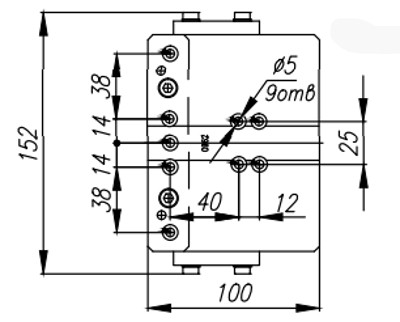

Рис.2 Кондуктор петли СТН-1350

Рис. 3. Установка петли

1. Установить рамную часть петли (корпус в сборе 8) и закрепить винтами 6x40 поз. 12 (см. рис. 1) усилием затяжки 4 Нм;

• Ось 3 в отборочной части петли совместить с рамной частью петли. Установить отборочную часть петли и закрепить винтами 6x40 поз. 12 усилием 4 Нм;
• Установить на петлю крышку 14 и пробку 13 (рекомендуется выполнить после регулировки положения двери);

2. Регулировка положения двери

• Положение двери в горизонтальном направлении регулируется вращением винта 6:
  - Снять пробку 13;
  - Вращая винт 6, добиться оптимального положения створки;
  - Установить пробку 13;
• Положение двери в вертикальном направлении регулируется вращением гайки 10:
• Прижим двери регулируется перестановкой втулки 2, регулировочной пластиной 17 и пластиной в заглушке 4 согласно схеме представленной на рис. 4;
  - Открутить винт 16;
  - Установить втулку и регулировочные пластины согласно схеме (см. рис.4);
  - Закрутить винт 16;

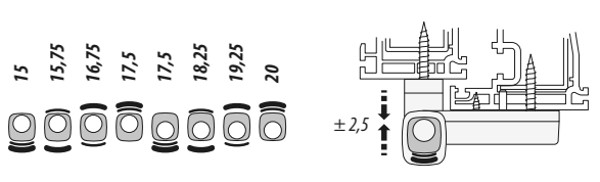

Рис.4 Варианты установки регулировочных пластин для выбора величины прижима

• Повторная регулировка не требуется, тем не менее, вследствие непредвиденнах обстоятельств она может потребоваться. Производить повторную регулировку согласно п. 2;
• Внимание: не закладавайте смазку между осью 3 и втулкой 9, поскольку эта пара трения не требует смазки;

Гарантийное обязательства

• Изготовитель гарантирует работу изделия в течение 24 месяцев со дня продажи;
• Изготовитель не несет ответственность за ненадежную работу или повреждение деталей фурнитуры, если это вызвано несоблюдением установленных правил и инструкций по монтажу.
