Петля дверная СТН-1605

Дверные петли СТН-1605 полускрытой установки предназначены для установки на распашные алюминиевые двери офисных перегородок.

Технические данные:

Диапазон регулирования перемещения двери в горизонтальном направлении +0,5мм, 0, -0,5мм (эксцентриковая втулка)
Грузоподъемность не более 50 кг

Конструктивные особенности:

Полупетли и накладки изготовлены из прессованного алюминия
Крепление петель – винтами М6 к закладным элементам, устанавливаемым в фурнитурный паз
Радиальная нагрузка передается через пару трения "сталь-полиамид"

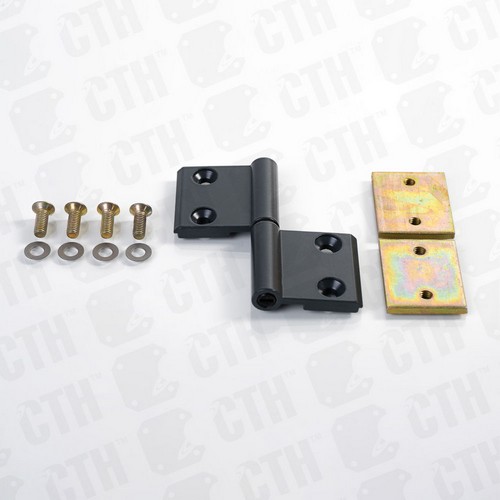

Комплектность дверной петли СТН-1605 (см. рис.1)

Позиция	Наименование	Кол-во
1	Полупетля	2
2**	Сухарь(36х44)	2
2а**	Сухарь(24,5х44)	2
3	Втулка	2
4	Ось	1
5	Шайба	1
6	Винт М6х16	4
- -	Инструкция*	1

* в электронном виде на сайте-производителя
** при заказе указывать размеры сухаря

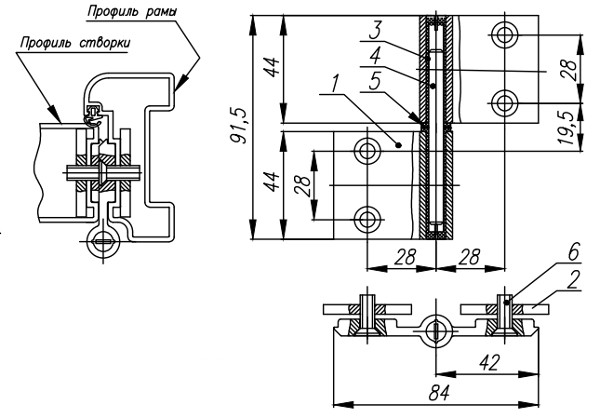

Рис.1 Конструкция петли

Подготовка к монтажу

1. Определить количество петель и вариант их установки в зависимости от условий эксплуатации двери

Важным фактором в определении требуемого типа петель и их количества является правильное определение веса двери. Когда ведется подсчет, необходимо включить в расчетный вес, помимо веса самой створки и стеклопакета, также вес комплектующих (замков, ручек и т.д.).

В тоже время расчетный вес двери должен быть соотнесен и с другими факторами, при этом должны быть сделаны необходимые поправки (см. табл.1).

Таблица 1.

Фактор	Поправка на вес
Двери оборудованы доводчиком	+20%
Двери оборудованы доводчиком, с фиксацией в открытом положении	+50%
Двери могут быть подвержены дополнительным физическим нагрузкам	+ 10%

Примечание: Установка дополнительных петель необходима для более равномерного прижима двери, а также для увеличения износостойкости петель и не дает увеличения разрешенного веса двери.

Определив расчетный вес двери и размеры створки, с помощью таблицы 2 выбрать вариант установки и количество петель.

Таблица 2.

Частота эксплуатации	Кол. открываний в день	Расположение двери	Максимальные размеры створки (НхВ), мм	Кол. монти руемых петель, шт	Вариант установки см. рис.2
Ограниченное и среднее	0-350	В жилых домах, коммерческих и промышленных объектах без интенсивного использования	2100x1250	2	1
Ограниченное и среднее	0-350		2500x1250	3	2
Интенсивное	351-4000	В жилых домах, коммерческих и промышленных объектах интенсивного использования	2100x1250	3	3
Интенсивное	351-4000		2500x1250	4	4

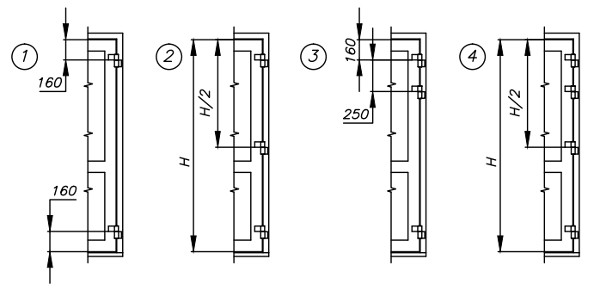

Рис. 2. Варианты установки петель

2. В стойках двери и проема выполнить отверстия сверлом 07 мм согласно рис. 1.

Монтаж

Установить полупетли 1 на профиль створки двери и на профиль рамы двери и закрепить винтами М6х16 (см. рис. 1) усилием затяжки 6...7Нм
Установить ось 4 на рамную часть петли
Насадить дверное полотно на рамную часть петли с установленной осью

Регулировка положения двери

Положение двери в горизонтальном направлении регулируется эксцентриковой втулкой 3

Техническое обслуживание

Повторная регулировка не требуется, тем не менее, вследствие непредвиденных обстоятельств она может потребоваться.
Производить повторную регулировку согласно пункту "Регулировка положения двери"
Внимание: не закладывайте смазку между осью 4 и втулкой 3, поскольку эта пара трения не требует смазки;

Изготовитель не несет ответственность за ненадежную работу или повреждение деталей фурнитуры для дверей, если это вызвано несоблюдением установленных правил и инструкций по монтажу.
