Дверная ручка СТН-0707

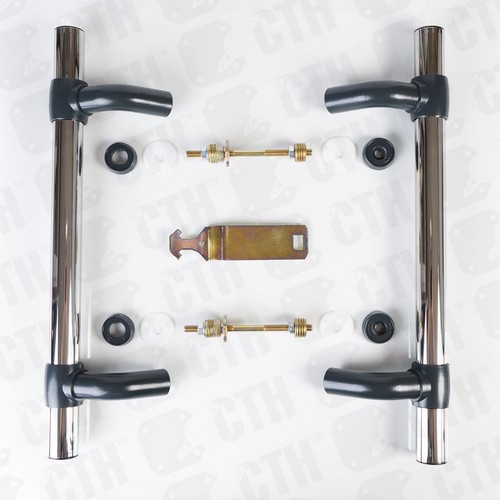

Дверные ручки СТН-0707 представляют собой комбинированные ручки, которые состоят из отдельных элементов – кронштейна и ручки.

Данная двереная фурнитура выпускается в различных вариантах исполнения, ручки представлены в размерах 350…1800 мм.

СТН-0707А – ручка из алюминиевой трубы, кронштейн литой. Покрытие ППМ в цвета палитры RAL
СТН-0707.1 – ручка из нержавеющей трубы, кронштейн литой окрашенный ППМ.
СТН-0707.2 – ручка и кронштейн изготовлены из нержавеющей трубы.
СТН-0707.5А – ручка из нержавеющей трубы, неполированая, кронштейн литой окрашенный ППМ.

Ручки СТН-0707 предназначены для установки на деревянные двери, пластиковые двери (ПВХ) и двери из алюминиевого профиля толщиной от 36 до 76 мм.

A, мм	L, мм	A, мм	L, мм
350	500	600	750
400	550	650	800
450	600	800	1000
500	650	1300	1500
550	700	1800	2000

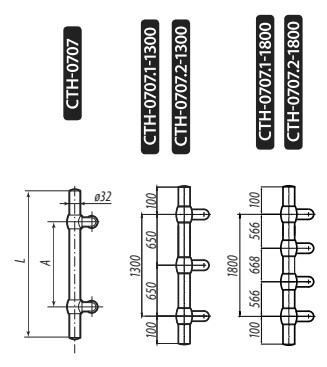

Длина L и межосевое расстояние А ручек СТН-0707, СТН-1490, СТН-1565 с покрытием ППМ могут быть изменены по желанию заказчика. Межосевое расстояние А указано как базовое между крайними кронштейнами.

Длина шпильки в комплекте крепежа для установки ручки СТН-0707.2 на дверь подбирается с учетом толщины профиля и указывается в обозначении ручки.

Для профиля толщиной 36…56 мм длина шпилькиB = 40 мм
Для профиля толщиной 56…76 мм длина шпилькиB = 60 мм

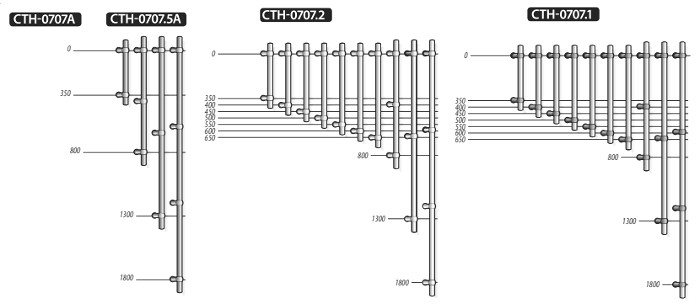

Количество кронштейнов по требованию заказчика

Для ручек СТН-0707.1 и СТН-0707.2 длиной L ≥ 1000 мм межосевое расстояние между средними кронштейнами не регулируется.

Для монтажа ручек СТН-0707А, СТН-0707.1, СТН-1490 рекомендуется применять монтажный ключ СТН-1406.07-01.
Для монтажа ручки СТН-0707.2 – монтажный ключ СТН-1406.07

Пример обозначения: ручка артикула СТН-0707.2, с межосевым расстоянием А=400 мм, на профиль толщиной 56…76 мм
